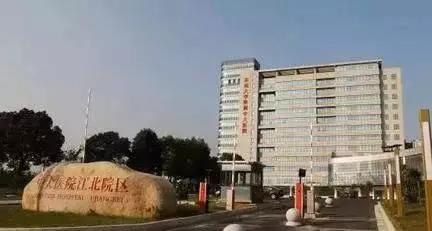

东南大学附属中大医院始建于1935年，经过80年的发展，现已成为集医疗、教学、科研为一体的大型综合性教学医院，是江苏省唯一教育部直”属“985”、“211”工程重点建设的大学附属医院，也是江苏省首批通过卫生部评审的综合性三级甲等医院。2015年8月26日，东南大学附属中大医院与南京化工园区合作共建的中大医院江北院区（原南京市大厂医院）正式全面启用。

斯威尔电气为该项目提供电能质量优化解决方案，涉及有源电力滤波产品900A，我司提供的有源滤波系统投入运行后，现场谐波状况明显改善，使得供电系统中谐波电流畸变率由投入前的17%降至5%以下，为医疗设备的安全使用和其他用电设备的安全运行提供提供了有力的保障，受到了用户的高度评价

2015年9月8日我司技术工程师，南京乾鑫电器设备有限公司技术人员和中大医院电气值班人员三方对现场有源滤波系统系统进行整体调试。

经过三方人员的紧密配合，8日下午完成现场全部6套900A有源滤波系统的调试工作。在调试过程中我司技术工程师在现场人员的配合下排除各种产品应用问题，详细解答现场运行人员的疑问，并对运行人员进行了有源电力滤波器日常使用和故障处理的系统性培训。

以下举例说明1套200A有源滤波系统的调试步骤。

1、 通电前检查

1) 散热条件检查：

① 有源滤波器模块的进风口和出风口要保持进出风通畅，柜体的进风开孔面积不小于模块的进风开孔面积。

② 滤波器模块的出风孔要在模块的正后方，并且开孔面积要大于模块后方的开孔面积。

③ 热空气会聚集在柜体的上方，并且柜体的上方有对温度敏感的电气元件。

注：散热条件如果不满足要求将极大的增加滤波器模块故障的概率，对于散热不满足要求的可以建议客户在柜体的上方或者后上方增加风扇强排风。

2） 接线检查：

检查柜体内部的接线是否正确，重点检查主电路的零线和相线是否接错或接反，检查模块与模块之间的CT线一一连接，并正确。

3） 采样电流互感器检查：

检查采样电流互感器安装位置正确、接线正确，记录CT变比。

4） 绝缘检查：

检查有源滤波柜相间、相对地绝缘合格。

5） 其他安全检查。

2、 通电调试

1) 上电前将急停开关按下，使触点处于断开状态。

2) 合上断路器给有源滤波模块上电。

3) 观察人机界面无故障信息显示，若有“相序异常”报警，则需要调整模块接入的电源线。

4) 对每个滤波模块设置地址（1~n）。

5) 根据记录的采样电流互感器参数设置CT变比。

6) 根据并联滤波器模块的数量设置并机数量（1~n）。

7) 检查人机界面各项电气参数正常（电压、电流、功率、功率因数等）；一般现场都是感性负载，界面中A、B、C三相的有功和无功都显示正值，如果有负值出现需仔细排查外部的CT接线是否正确。

8) 将设备断电后重新上电，依次检查模块的地址和模块的并联路数是否设置正确。如果有错误则重新设置，再断电重启。

9) 查看人机界面，再次确认无故障信息。

10) 开机补偿：

① 开机前记录下A、B、C三相的谐波电流畸变率THDI，并观察其波动情况。

② 对应设置各次谐波的补偿值。

③ 操作滤波器模块开机，此时人机界面上运行状态由“待机”变为“运行”。然后在“装置状态”中观察每个滤波器模块的运行信息，若正常则进行下一步操作，若有故障信息则需要根据故障信息和代码判断故障类型，处理正常后方可开机运行。

④ 待滤波系统正常运行后，记录谐波参数，对比滤波系统开机前后电流谐波畸变率THDI的变化，观察现场谐波状况是否有明显改善，调试直至满足现场运行要求。
